Взаимоиндукция - это явление взаимного влияния двух или более контуров, приведенное в действие переменным магнитным полем. Одно из самых фундаментальных явлений в электромагнетизме, взаимоиндукция имеет важное значение как в теории, так и в практике соединений и устройств, использующих электрическую энергию. Это явление открывает возможности для передачи сигналов и энергии через трансформаторы и индуктивности.
Основой взаимоиндукции является закон Фарадея, который устанавливает, что электрическое поле, изменяющееся во времени, порождает магнитное поле вокруг себя. В свою очередь, магнитное поле изменяющееся во времени или перемещающееся внутри контура, порождает ЭДС индукции в этом контуре. Таким образом, взаимоиндукция обуславливает связь между электрическим и магнитным полем, а также возможность преобразования электрической энергии в магнитную и наоборот.
Другим важным понятием взаимоиндукции является коэффициент взаимоиндукции, который характеризует степень влияния одного контура на другой. Коэффициент взаимоиндукции зависит от геометрии и физических характеристик контуров, а также частоты переменного сигнала. Это позволяет управлять взаимоиндукцией путем выбора оптимальных форм и материалов контуров для конкретного приложения.
Основы взаимоиндукции
Взаимоиндукция является основным принципом работы трансформаторов, генераторов переменного тока и других устройств, использующих переменные магнитные поля.

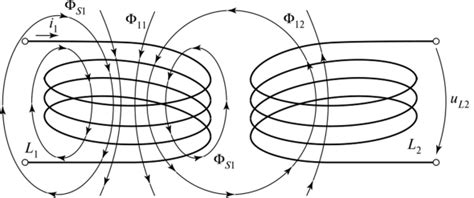

При взаимоиндукции меняющееся магнитное поле порождает второе изменяющееся магнитное поле, которое в свою очередь создает электрическую силу индукции во второй цепи.
Закон взаимоиндукции устанавливает прямую зависимость между величиной индуцированного тока и скоростью изменения магнитного поля. Этот закон выражается формулой:
𝜀 = −𝑁(𝑑𝜙/𝑑𝑡)
где 𝜀 - ЭДС индукции во второй цепи, 𝑁 - число витков во второй цепи, 𝑑𝜙/𝑑𝑡 - скорость изменения магнитного потока.
Принцип работы взаимоиндукции
Принцип работы взаимоиндукции основан на двух основных законах: законе Фарадея и законе Ленца.
Закон Фарадея утверждает, что электрическое напряжение, возникающее в проводнике при изменении магнитного поля, пропорционально скорости изменения магнитного потока через площадку, ограниченную контуром проводника.
Закон Ленца указывает на то, что индукционный ток, возникающий в проводнике при изменении магнитного поля, создает свое собственное магнитное поле, направленное таким образом, чтобы противостоять изменению магнитного поля, вызывающего появление тока.
Взаимоиндукция может быть использована в различных устройствах и системах, таких как трансформаторы, генераторы переменного тока, электромагниты и другие. Они основываются на принципе, что изменение магнитного поля одного проводника приводит к возникновению электрического тока в другом проводнике, находящемся рядом с ним.
| Примеры применения взаимоиндукции |
|---|
| Трансформаторы |
| Генераторы переменного тока |
| Электромагниты |

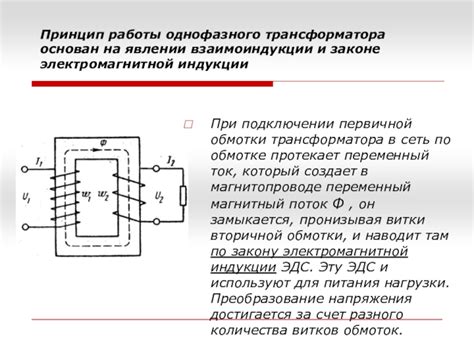

Трансформаторы являются основной областью применения взаимоиндукции. Они состоят из двух обмоток, обмотка первичной стороны создает переменное магнитное поле, которое индуцирует переменное напряжение во вторичной обмотке. Генераторы переменного тока также используют принцип взаимоиндукции для создания электрического тока. Вращение магнита или катушки внутри статора создает переменное магнитное поле, которое индуцирует переменное напряжение.
Электромагниты также основаны на принципе взаимоиндукции. Если ток проходит через катушку с проводником, то создается магнитное поле. Если проводник перемещается внутри катушки или магнит перемещается вокруг катушки, то меняется магнитное поле, что приводит к возникновению электрического тока.
Применение взаимоиндукции в технике
Одним из важных применений взаимоиндукции является создание и работы электромагнитных дросселей. Дроссели применяются в электрических цепях для ограничения тока, подаваемого на нагрузку. Они служат для стабилизации работы электронных устройств и защиты их от скачков напряжения.
Еще одним примером применения взаимоиндукции являются трансформаторы. Трансформаторы используются для изменения напряжения переменного тока. Они состоят из двух обмоток, обычно намотанных на одном магнитопроводе. При подаче переменного тока на первую обмотку происходит изменение магнитного поля, которое в свою очередь индуцирует переменное напряжение во второй обмотке. Таким образом, трансформаторы позволяют передавать электроэнергию на большие расстояния с минимальными потерями.
Взаимоиндукция также используется в различных типах сенсоров и датчиков. Например, один из наиболее распространенных примеров - это электромагнитные датчики, которые реагируют на изменения магнитного поля. Такие датчики широко применяются в автомобилях, электронике и многих других областях техники.
Таким образом, взаимоиндукция является фундаментальным явлением в технике, которое позволяет создавать различные устройства и системы для передачи и преобразования энергии, а также для обнаружения и измерения различных физических величин.
Методы измерения взаимоиндукции
Для измерения взаимоиндукции, возникающей между двумя или более катушками, существуют различные методы. Вот некоторые из них:
Метод взаимной индуктивности: Этот метод основан на измерении величины взаимной индуктивности, которую можно определить как отношение величины электродвижущей силы, возникающей в одной катушке при изменении тока в другой, к скорости изменения тока. Для измерения взаимной индуктивности обычно используют специальные приборы, такие как мосты индуктивности или автотрансформаторы.
Метод прямого измерения: Этот метод заключается в прямом измерении величины электродвижущей силы, возникающей в одной катушке при изменении тока в другой. Для этого можно использовать амперметр и вольтметр.
Метод использования эквивалентной цепи: В этом методе используется эквивалентная цепь, которая представляет собой электрическую схему, моделирующую физические процессы, происходящие в катушках. Путем измерения некоторых параметров этой эквивалентной цепи можно определить взаимоиндукцию.
Метод использования осциллографа: Осциллограф позволяет визуально отобразить форму и амплитуду изменяющегося тока или напряжения. Используя осциллограф, можно наблюдать электрические сигналы, возникающие в катушках при изменении тока в одной из них, и сравнивать их, чтобы определить взаимоиндукцию.
Каждый из этих методов имеет свои преимущества и ограничения, и выбор метода зависит от конкретных условий и требований эксперимента.
Зависимость взаимоиндукции от параметров системы
Кроме количества витков, взаимоиндукция также зависит от величины переменного магнитного поля. Чем сильнее магнитное поле, тем больше взаимоиндукция. Это можно объяснить тем, что сильное магнитное поле создает более мощные электромагнитные колебания, что увеличивает взаимоиндукцию.
Еще одним фактором, влияющим на взаимоиндукцию, является геометрическая конфигурация системы. Например, если проводы образуют закрытый контур, то величина взаимоиндукции будет больше, чем в случае расположения проводов в прямой линии. Также, взаимоиндукция зависит от размеров и формы проводников.
Необходимо отметить, что взаимоиндукция также зависит от электрических свойств материалов, которые используются в проводниках. Электрическая проводимость и магнитная проницаемость материала могут влиять на взаимоиндукцию.
Итак, взаимоиндукция является сложным явлением, которое зависит от нескольких параметров системы. Количество витков, величина переменного магнитного поля, геометрическая конфигурация проводников и свойства материалов - все эти факторы влияют на взаимоиндукцию и ее значение.
Преимущества и недостатки использования взаимоиндукции
Преимущества:
1. Высокая эффективность. Взаимоиндукция позволяет передавать энергию без физического контакта между устройствами. Это делает технологию особенно полезной и удобной для беспроводной передачи электроэнергии и данных.
2. Безопасность. Взаимоиндукция не требует прямого контакта с электрической сетью, что уменьшает риск поражения электрическим током. Это особенно важно при использовании взаимоиндукции в медицинских устройствах или в окружении влажных условий.
3. Быстрая зарядка. Взаимоиндукция позволяет передавать энергию высокой мощности, что обеспечивает быструю зарядку устройств, например, смартфонов или электромобилей.
Недостатки:
1. Ограниченная дальность передачи. Сигнал взаимоиндукции ослабляется с увеличением расстояния между устройствами. Поэтому процесс передачи энергии и данных может быть эффективным только на небольшие расстояния.
2. Необходимость точного позиционирования. Для эффективной передачи энергии между устройствами необходимо точное выравнивание магнитных полей. Это может ограничить удобство использования и требовать дополнительных усилий при размещении устройств.
3. Высокая чувствительность к внешним помехам. Взаимоиндукция может быть подвержена влиянию других магнитных полей или металлических объектов, что может привести к снижению качества передачи энергии и данных.
