Реле - это электромеханическое устройство, которое используется для управления различными электрическими устройствами в автомобиле, домашней электронике и промышленных системах. Оно играет важную роль в обеспечении безопасности и эффективности работы всех электрических систем, поэтому важно знать, как проверить реле на исправность.
Для проверки реле вы можете использовать мультиметр - универсальный прибор, который позволяет измерять различные электрические параметры, такие как напряжение, сопротивление и сила тока. С помощью мультиметра вы сможете определить, исправно ли реле, и выявить любые проблемы с его работой.
Перед началом проверки важно знать схему контактов реле. Обычно реле имеет несколько контактов, таких как контакт управления, контакт коммутации и контакты нагрузки. Контакт управления подключается к управляющему устройству, контакт коммутации используется для переключения электрической цепи, а контакты нагрузки принимают или передают электрический ток.
Итак, если у вас есть мультиметр и схема контактов реле, вы готовы приступить к проверке. Следуйте инструкции и убедитесь, что реле работает надежно и безопасно.
Как проверить реле с помощью мультиметра
Вот шаги, которые нужно выполнить для проверки реле с помощью мультиметра:
- Отключите питание. Прежде чем начинать проверку, убедитесь, что электрическая цепь, в которой находится реле, отключена от питания. Это важно для предотвращения возможных аварийных ситуаций.
- Установите мультиметр в режим проверки сопротивления (омметр). Точные настройки мультиметра могут зависеть от его модели, поэтому убедитесь, что вы правильно установили режим проверки сопротивления.
- Определите контакты реле. С помощью схемы контактов реле, определите, где находятся его контакты. У реле может быть разное количество контактов, так что убедитесь, что вы знаете, какие контакты проверять.
- Очистите контакты. Проверка реле может дать неправильные результаты, если его контакты загрязнены или окислены. Используйте щетку или абразивное вещество для удаления грязи и окисла с контактов.

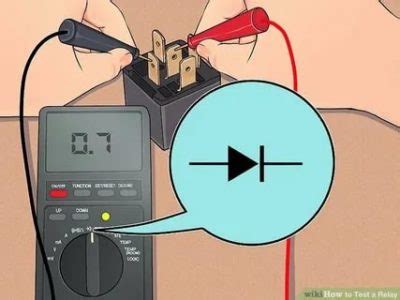

- Подключите мультиметр к контактам. С помощью пробников мультиметра подключите его к контактам реле, которые нужно проверить.
- Определите значения сопротивления. Если реле исправно, то сопротивление между контактами будет низким (обычно несколько ом). Если сопротивление высокое, или мультиметр показывает "бесконечность", то реле может быть неисправно.
- Проверьте питание управления. Если реле имеет контакты управления, затем убедитесь, что питание управления находится в пределах допустимого диапазона. Подключите пробник мультиметра к контактам питания управления и проверьте напряжение.
- Повторите для других контактов, если необходимо. Если релейный блок имеет несколько контактов, повторите процесс для каждого из них.
Важно помнить, что проверка реле с помощью мультиметра может быть разной в зависимости от его типа и модели. Лучше всего обратиться к инструкции по эксплуатации или проконсультироваться с профессионалом, если у вас есть сомнения.
Инструкция и схема контактов
Для проверки реле с помощью мультиметра вам понадобится знать схему контактов реле и следовать определенной последовательности действий. Ниже приведена инструкция и схема контактов для процедуры проверки.
- Отключите электрическую нагрузку от реле перед проведением проверки. Это поможет предотвратить возможные повреждения оборудования.
- Установите мультиметр в режим проверки сопротивления (Омметр).
- Подключите красный провод мультиметра к одному из контактов реле (обычно это контакт, соединенный с катушкой реле).
- Прикоснитесь свободным концом черного провода мультиметра к другому контакту реле.
- Считайте сопротивление, которое отображается на мультиметре. Если значение сопротивления равно нулю или очень мало, это означает, что контакты реле замкнуты и реле функционирует должным образом.
- Если значение сопротивления равно бесконечности или очень большое, это означает, что контакты реле разомкнуты и реле не функционирует должным образом. В этом случае реле требуется заменить.
Помните о безопасности при работе с электричеством и следуйте предоставленной инструкции. Использование схемы контактов реле позволяет более точно проверить его состояние и определить необходимость замены.
