Статор двигателя - это одна из основных составляющих электрического двигателя, отвечающая за создание магнитного поля. Он состоит из набора витков, которые образуются путем намотки провода на магнитопровод. Иногда между этими витками возникают непредвиденные ситуации, такие как межвитковое замыкание, которое может привести к поломке двигателя.
Межвитковое замыкание - это когда два или более витков соединяются и создают короткое замыкание. Когда это происходит, двигатель может перегреваться, терять мощность или даже полностью зависнуть. Поэтому важно регулярно проверять статор на наличие межвиткового замыкания.
Существует несколько способов проверки статора двигателя на межвитковое замыкание. Один из самых распространенных методов - это использование мультиметра. Для начала, отключите двигатель от источника питания и убедитесь, что все провода отсоединены. Затем подключите мультиметр к двум концам статора и установите его на режим измерения сопротивления. Если мультиметр показывает низкое сопротивление, значит, межвитковое замыкание присутствует и статор нуждается в ремонте или замене.
Другой способ проверки статора на межвитковое замыкание - это визуальный осмотр. Осмотрите витки статора, пристально обратите внимание на наличие повреждений, трещин или неравномерности. Если вы заметили, что несколько витков соединены друг с другом или повреждены, то это может быть признаком межвиткового замыкания. В этом случае, статор также нуждается в ремонте или замене.
Итак, проверка статора двигателя на межвитковое замыкание - это важная процедура, которую нужно выполнять регулярно, чтобы предотвратить поломку двигателя. Используйте мультиметр или проведите визуальный осмотр, чтобы выявить возможные повреждения. Помните, что регулярное техническое обслуживание и замена статора при необходимости помогут сохранить надежность и эффективность работы вашего двигателя.
Методы и советы по проверке статора двигателя на межвитковое замыкание
- Визуальный осмотр: Первым шагом при проверке статора на межвитковое замыкание является визуальный осмотр. Необходимо внимательно проверить обмотки статора на наличие видимых повреждений, таких как обгоревшие или обломанные провода. Если такие повреждения обнаружены, статор требуется заменить.
- Использование мультиметра: Мультиметр – это инструмент, позволяющий измерять сопротивление и выявлять замыкания в обмотках статора. Для проведения проверки необходимо подключить мультиметр к обмоткам статора и измерить сопротивление. Если значение сопротивления слишком низкое или нулевое, это указывает на межвитковое замыкание.

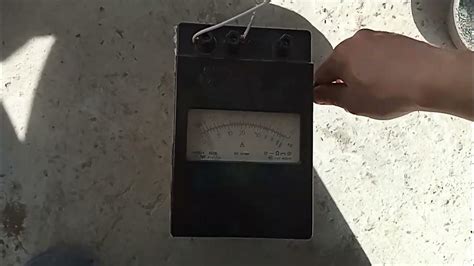

- Использование изоляционного тестера: Изоляционный тестер позволяет проверить изоляцию обмоток статора. Для проверки необходимо подключить изоляционный тестер к обмоткам статора и измерить утечку тока. Если значение утечки тока высокое, это может указывать на проблемы с изоляцией и наличие межвиткового замыкания.
При проведении проверки статора двигателя на межвитковое замыкание следует помнить, что результаты могут быть недостоверными при наличии влаги или грязи на обмотках статора. Поэтому перед проверкой желательно очистить обмотки от загрязнений. Также стоит учесть, что некоторые проверки лучше проводить в сотрудничестве с квалифицированным специалистом, чтобы избежать повреждений или неправильной диагностики.
Визуальный осмотр
Перед приступлением к проверке статора на межвитковое замыкание необходимо провести визуальный осмотр. Визуальный осмотр поможет выявить видимые дефекты и повреждения, которые могут указывать на наличие замыкания.
Вот несколько ключевых моментов, на которые стоит обратить внимание при проведении визуального осмотра статора:
- Проверьте общее состояние статора. Отметьте любые внешние повреждения, такие как трещины, сколы или обгорелые участки.
- Проверьте изоляцию проводов. Убедитесь, что изоляция проводов не повреждена и не обгорела. Любые повреждения изоляции могут указывать на наличие межвиткового замыкания.
- Проверьте контакты. Убедитесь, что все контакты на месте и не повреждены. Любые деформации или повреждения контактов также могут указывать на наличие замыкания.
- Проверьте целостность якоря. Осмотрите якорь на наличие трещин или деформаций. Любые повреждения якоря могут привести к межвитковому замыканию.
Если вы заметили какие-либо видимые повреждения или дефекты во время визуального осмотра, это может быть признаком межвиткового замыкания. В таком случае, требуется дальнейшая проверка с использованием специального оборудования и методов.

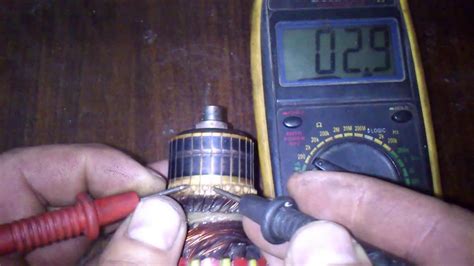

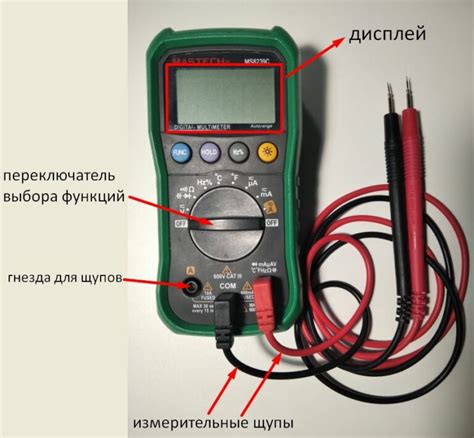

Использование мультиметра
При использовании мультиметра для проверки статора двигателя на межвитковое замыкание следует выполнить следующие шаги:
- Отключите питание двигателя и разъедините провода, соединяющие статор с источником питания.
- Удерживайте мультиметр на режиме измерения сопротивления.
- Считайте показания мультиметра. Если значение сопротивления ноль или близко к нулю, это может указывать на межвитковое замыкание в статоре.
Важно помнить, что при проверке статора на межвитковое замыкание мультиметр может показать некоторое сопротивление, что является нормальным. Однако, если показания мультиметра указывают на низкое или нулевое сопротивление, это может свидетельствовать о проблемах в статоре двигателя. В этом случае рекомендуется обратиться к специалисту для более подробной диагностики и ремонта.
Проверка сопротивления обмоток
Прежде чем начать проверку, необходимо отключить питание двигателя и отсоединить его от источника питания. Также рекомендуется выкрутить сторонние предохранители, если они присутствуют.
Далее следует отсоединить обмотки двигателя от других электрических компонентов, таких как статорные назначения, конденсаторы и т.д. После этого с помощью мультиметра измерьте сопротивление каждой обмотки. Обычно сопротивление обмоток указано в техническом паспорте двигателя и может быть номинальным или допустимым значением.
Очень важно отметить, что сопротивление обмоток может меняться в зависимости от температуры. Поэтому при проведении измерений желательно выполнять их при комнатной температуре. Если полученные значения сопротивления значительно отличаются от номинальных или допустимых значений, то это может указывать на наличие межвиткового замыкания.
При обнаружении межвиткового замыкания необходимо проверить обмотки на наличие видимых повреждений, таких как трещины, обломы, обгоревшие места и т.д. При выявлении повреждений необходимо произвести замену статора или обратиться к специалисту для ремонта.
Также стоит отметить, что данная методика проверки сопротивления обмоток является одним из наиболее доступных и простых способов проверки статора на межвитковое замыкание. Однако, для более точной диагностики рекомендуется использовать специализированный оборудование и обратиться к опытному электрику или специалисту в области ремонта двигателей.
Использование измерительного трансформатора
Для использования измерительного трансформатора при проверке статора двигателя на межвитковое замыкание, следуйте следующим шагам:
- Выберите подходящий измерительный трансформатор: Выберите трансформатор, который имеет достаточную мощность и частотный диапазон для проведения проверки статора двигателя.
- Подключите трансформатор: Подключите измерительный трансформатор к статору двигателя посредством соответствующих проводов. Убедитесь в правильности подключения, чтобы избежать ошибочных результатов при измерении.
- Настройте измерительное устройство: С помощью измерительного трансформатора настройте измерительное устройство для измерения параметров статора двигателя. Обратитесь к инструкции по эксплуатации измерительного трансформатора для настройки.
- Проведите измерение: Проведите измерение электрических параметров статора двигателя с помощью измерительного трансформатора. Запишите полученные значения для последующего анализа и сравнения с нормативными значениями.
- Анализируйте результаты: Проанализируйте полученные результаты измерений и сравните их с нормативными значениями. Если имеются отклонения, это может сигнализировать о наличии межвиткового замыкания в статоре двигателя.
Важно помнить, что использование измерительного трансформатора требует определенных навыков и знаний. Если вы не уверены в своих способностях, рекомендуется обратиться к профессионалам для проведения проверки статора двигателя на межвитковое замыкание.
Использование осциллографа
Для использования осциллографа при проверке статора двигателя на межвитковое замыкание, сначала необходимо подготовить прибор к работе:
- Подключите осциллограф к статору двигателя, подключив зонды к соответствующим контактам.
- Установите осциллограф в режим измерения напряжения.
- Настройте осциллограф на чувствительность, достаточную для детектирования неправильной работы статора.
- Запустите двигатель и наблюдайте отображение сигнала на экране осциллографа.
При проверке статора двигателя на межвитковое замыкание с использованием осциллографа, важно обратить внимание на следующие особенности сигнала:
- Наличие скачков или искажений в графике сигнала может свидетельствовать о наличии межвиткового замыкания.
- Высота скачков и искажений может указывать на степень повреждения статора.
- Периодическое возникновение скачков может указывать на повреждение конкретной обмотки статора.
При обнаружении межвиткового замыкания на осциллографе, рекомендуется провести дополнительные измерения и проверки для уточнения проблемы и определения конкретного места повреждения статора.
Определение термального состояния
Для проверки статора двигателя на межвитковое замыкание необходимо также оценить его термальное состояние. Термальное состояние определяется путем измерения температуры статора в процессе его работы.
Существует несколько способов измерения температуры статора. Один из самых простых и популярных способов - использование термоэлемента. Термоэлемент представляет собой устройство, способное измерять тепловую энергию и преобразовывать ее в электрический сигнал.
Для измерения температуры статора с помощью термоэлемента, необходимо его установить вблизи области, которая нагревается во время работы двигателя. При этом, важно учесть, что температура статора может быть разной в различных областях. Поэтому, рекомендуется измерять температуру в нескольких точках статора.
Полученные данные о температуре статора могут быть сравнены с нормальным рабочим диапазоном температур, предоставленным производителем. Если измеренная температура превышает предельные значения, это может быть признаком проблемы в работе статора, включая возможное межвитковое замыкание.
Определение термального состояния статора двигателя является важным этапом при его проверке на межвитковое замыкание. Измерение температуры статора позволяет выявить возможные проблемы и принять необходимые меры предотвращения поломки двигателя.

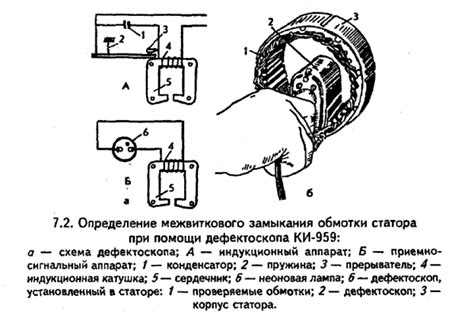

Комплексная диагностика с применением специализированного оборудования
При диагностике статора двигателя на межвитковое замыкание необходимо использовать специализированное оборудование, которое позволяет провести комплексный анализ состояния обмоток и выявить все возможные проблемы.
Визуальный осмотр – первый шаг в диагностике статора. Необходимо осмотреть все соединительные элементы, проверить наличие видимых повреждений, трещин и коррозии, а также убедиться в правильном подключении обмоток. Визуальный осмотр позволяет обнаружить явные признаки проблемы, такие как износ или повреждение изоляции.
Тестирование сопротивления – следующий этап диагностики статора. Для этого используется специализированный мультиметр с функцией измерения сопротивления. Необходимо измерить сопротивление каждой обмотки статора, сравнить значения с нормативными данными и оценить возможные расхождения. Значительное отклонение от нормы может свидетельствовать о наличии межвиткового замыкания или проблеме с изоляцией.
Испытание на пробой – процедура, которая позволяет обнаружить наличие замыкания между витками обмоток. Для этого используется специальное испытательное оборудование. При проведении испытания на пробой генерируется высокое напряжение, которое подается на статор. Если межвитковое замыкание присутствует, то на приборе появится соответствующий сигнал.
Термическое тестирование – один из методов диагностики статора, направленный на определение потери изоляционных свойств в результате теплового воздействия. Для проведения термического тестирования используется специальная камера, в которой статор нагревается до определенной температуры. При этом измеряется сопротивление и проверяется его стабильность на протяжении времени нагрева. Потеря стабильности сигнализирует о наличии проблем с изоляцией.
Комплексный подход к диагностике статора двигателя, с применением специализированного оборудования, позволяет более точно определить наличие межвиткового замыкания и других проблем. Это позволяет оперативно принять меры по ремонту или замене статора, минимизируя риск дальнейшего повреждения двигателя и обеспечивая его надежную работу.
